[IT뉴스]TSMC, 인텔과 합작 부인... 인텔, '18A 공정'에 사활 건다

온카뱅크관리자

2025-04-22 16:27:36

<div id="layerTranslateNotice" style="display:none;"></div> 6월 VLSI 심포지엄서 성과 공개 예정... 인텔 3 대비 25% 성능 향상
 <div class="article_view" data-translation-body="true" data-tiara-layer="article_body" data-tiara-action-name="본문이미지확대_클릭">
 <section dmcf-sid="HeXEkgsdac">
 (지디넷코리아=권봉석 기자)도널드 트럼프 2기 행정부 출범 이후 계속해서 흘러 나왔던 인텔-TSMC 합작법인(JV) 관련 루머가 TSMC의 부인으로 일단락됐다. TSMC는 최근 실적발표를 통해 인텔 파운드리 사업 투자, 기술 이전 등 그동안 나온 루머를 전면 부정했다.
 인텔은 지난 해 이후 반도체 생산시설 신규투자로 인한 적자를 감수하며 하반기부터 생산에 들어갈 인텔 18A(Intel 18A) 공정에 명운을 걸고 투자중이다.
 <figure class="figure_frm origin_fig" contents-hash="69ac69e648cad3e19b17f08c9746041899038b11a13fa720357693d1136da67d" dmcf-pid="5OfZXT3IgN" dmcf-ptype="figure">
 <img alt="팬서레이크는 1.8나노급 '인텔 18A' 공정에서 생산 예정이다. (사진=지디넷코리아)" class="thumb_g_article" data-org-src="https://t1.daumcdn.net/news/202504/22/ZDNetKorea/20250422161957441vmoe.jpg" data-org-width="640" dmcf-mid="4YpRM4nboC" dmcf-mtype="image" height="auto" src="https://img3.daumcdn.net/thumb/R658x0.q70/?fname=https://t1.daumcdn.net/news/202504/22/ZDNetKorea/20250422161957441vmoe.jpg" width="658">
 <figcaption class="txt_caption default_figure">
 팬서레이크는 1.8나노급 '인텔 18A' 공정에서 생산 예정이다. (사진=지디넷코리아)
 </figcaption>
 </figure>
 올 하반기에서 연말에 걸쳐 생산을 시작할 이 공정은 향후 인텔 파운드리, 인텔 프로덕트 등 양대 그룹의 미래에도 큰 영향을 미칠 전망이다.

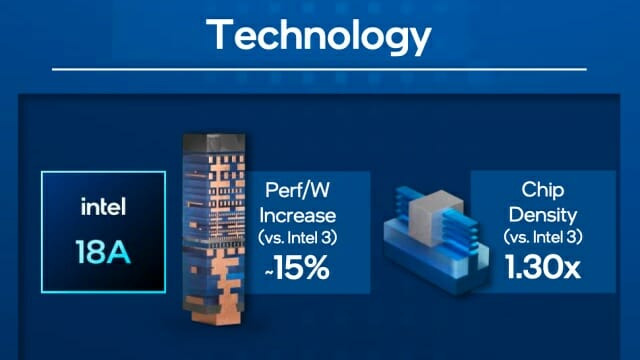

 최근 공개된 VLSI 심포지엄의 논문 초록에 따르면, 인텔 18A 공정은 '인텔 3'(Intel 3) 대비 밀도와 성능, 전력 소모 등에서 상당한 개선을 거뒀다.
 2월 초부터 인텔-TSMC 협력안 부상
 대만 디지타임스, 미국 CNBC와 디인포메이션 등 양국 IT·경제 매체에 따르면, 지난 1월 말 출범한 도널드 트럼프 2기 행정부는 대만 TSMC에 미국 내 반도체 생산 강화를 요구하며 여러 가지 방안을 제시했다.
 <figure class="figure_frm origin_fig" contents-hash="1dcfdbc0e56b0c287b93ef354d157c8ab718a81b35c41932c985599dc8b27325" dmcf-pid="0SQ3FH7vgn" dmcf-ptype="figure">
 <img alt="2일(미국 현지시간) 백악관 앞에서 상호관세 조치를 발표하는 도널드 트럼프 미국 대통령. (사진=백악관)" class="thumb_g_article" data-org-src="https://t1.daumcdn.net/news/202504/22/ZDNetKorea/20250422161957857pyze.jpg" data-org-width="640" dmcf-mid="8Pl7utKGgI" dmcf-mtype="image" height="auto" src="https://img2.daumcdn.net/thumb/R658x0.q70/?fname=https://t1.daumcdn.net/news/202504/22/ZDNetKorea/20250422161957857pyze.jpg" width="658">
 <figcaption class="txt_caption default_figure">
 2일(미국 현지시간) 백악관 앞에서 상호관세 조치를 발표하는 도널드 트럼프 미국 대통령. (사진=백악관)
 </figcaption>
 </figure>
 미국 정부는 2월 중순 TSMC 경영진과 회동에서 ▲ 미국 내 첨단 반도체 패키징 시설 구축 ▲ 인텔 파운드리 사업에 공동 투자와 기술 이전 ▲ 미국 내 반도체 생산 물량 패키징을 인텔에 위탁 등 3가지 방안을 제시했다.
 <figure class="figure_frm origin_fig" contents-hash="135822ccdad2b699f16085f86fbd1ba3f7c1320e69b691c90aba10326bb635e9" dmcf-pid="UTMp0ZqycJ" dmcf-ptype="figure">
 <img alt="인텔이 1.8나노급 '인텔 18A' 공정을 위해 미국 오하이오 주 리킹 카운트에 건설중인 신규 반도체 생산 시설. (사진=인텔)" class="thumb_g_article" data-org-src="https://t1.daumcdn.net/news/202504/22/ZDNetKorea/20250422161959453gcdj.jpg" data-org-width="640" dmcf-mid="6RFQP2dzAO" dmcf-mtype="image" height="auto" src="https://img3.daumcdn.net/thumb/R658x0.q70/?fname=https://t1.daumcdn.net/news/202504/22/ZDNetKorea/20250422161959453gcdj.jpg" width="658">
 <figcaption class="txt_caption default_figure">

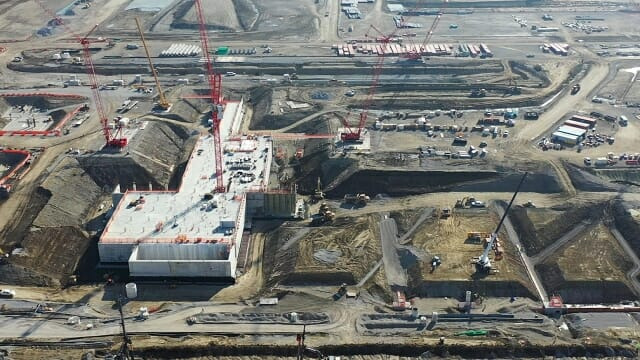

 인텔이 1.8나노급 '인텔 18A' 공정을 위해 미국 오하이오 주 리킹 카운트에 건설중인 신규 반도체 생산 시설. (사진=인텔)
 </figcaption>
 </figure>
 이달 초에는 미국 디인포메이션이 "양사가 미국 내 인텔 반도체 생산시설을 공동 운영할 합작법인(JV) 설립을 위한 잠정 합의에 도달했다"고 보도하기도 했다. 당시 양사는 디인포메이션 보도에 대해 어떤 반응도 내놓지 않았다.
 TSMC, 실적 발표서 "JV 투자 논의 없다" 부정
 디인포메이션은 당시 "양사가 JV를 구성 후 TSMC가 지분 중 20%를 확보하고 TSMC는 직접적인 자본 투자 대신 반도체 제조 기술과 노하우를 인텔 파운드리에 제공하는 안이 유력하다"며 "백악관과 상무부가 상당한 영향력을 행사했다"고 설명했다.
 <figure class="figure_frm origin_fig" contents-hash="945de5408a8fd4b4c2b6cc52c96905a9894ed0357352be04be947f2442949fa4" dmcf-pid="qvMp0ZqyNM" dmcf-ptype="figure">
 <img alt="TSMC 미국 애리조나 1공장(사진=TSMC)" class="thumb_g_article" data-org-src="https://t1.daumcdn.net/news/202504/22/ZDNetKorea/20250422162001029lrdr.jpg" data-org-width="640" dmcf-mid="Pqgkcomeas" dmcf-mtype="image" height="auto" src="https://img4.daumcdn.net/thumb/R658x0.q70/?fname=https://t1.daumcdn.net/news/202504/22/ZDNetKorea/20250422162001029lrdr.jpg" width="658">
 <figcaption class="txt_caption default_figure">

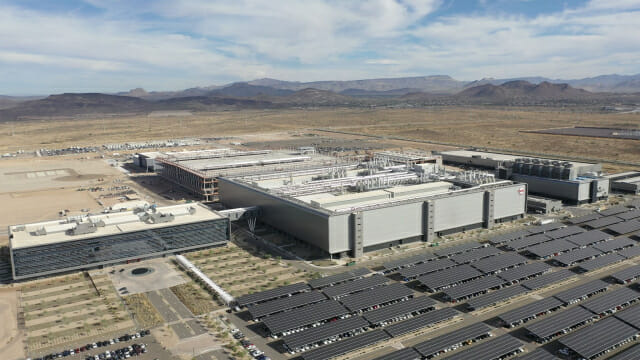

 TSMC 미국 애리조나 1공장(사진=TSMC)
 </figcaption>
 </figure>
 그러나 TSMC는 지난 주 실적 발표에서 두 달간 이어진 루머를 전면 부정했다. TSMC는 특정 회사 이름을 언급하지 않았지만 "반도체 JV 투자에 대해 어떤 논의도 진행하지 않고 있다"고 선을 그었다.
 <figure class="figure_frm origin_fig" contents-hash="7d9001e82f172236119c27f4464045845ac1fc6bae08abb145ebba713aa6681e" dmcf-pid="byeuU1bYAQ" dmcf-ptype="figure">
 <img alt="TSMC 팹 (사진=TSMC)" class="thumb_g_article" data-org-src="https://t1.daumcdn.net/news/202504/22/ZDNetKorea/20250422162002407txen.jpg" data-org-width="636" dmcf-mid="QClYWh5rom" dmcf-mtype="image" height="auto" src="https://img4.daumcdn.net/thumb/R658x0.q70/?fname=https://t1.daumcdn.net/news/202504/22/ZDNetKorea/20250422162002407txen.jpg" width="658">
 <figcaption class="txt_caption default_figure">

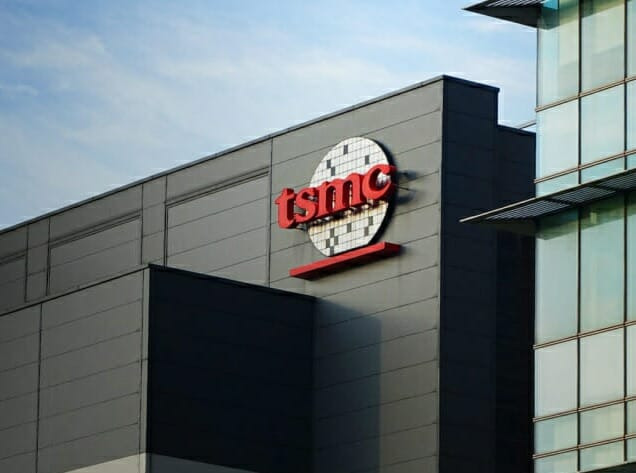

 TSMC 팹 (사진=TSMC)
 </figcaption>
 </figure>
 이는 이미 어느 정도 예견된 상황이었다. 반도체 업계 전문가들은 두 기업의 경영 방식, 인력 구성, 기술 로드맵 계획 등 기본적인 요소들이 너무나 상이하여 통합이 쉽지 않을 것이라는 분석을 내놓고 있었다.
 ■ 인텔, 5N4Y 로드맵 마지막 단계 '인텔 18A' 주력
 합작 논의가 무산된 가운데, 인텔은 올 하반기 양산을 목표로 개발중인 1.8나노급 인텔 18A(Intel 18A) 공정에 모든 역량을 집중하고 있다.
 <figure class="figure_frm origin_fig" contents-hash="b925615dcd32dbc949f0acf395fb6971d11732c76dde3021627a727b621cb8d8" dmcf-pid="VHnBq0VZj4" dmcf-ptype="figure">
 <img alt="인텔이 추진중인 미세공정 로드맵. (사진=지디넷코리아)" class="thumb_g_article" data-org-src="https://t1.daumcdn.net/news/202504/22/ZDNetKorea/20250422162004003hcep.jpg" data-org-width="640" dmcf-mid="xIDhCwyjAr" dmcf-mtype="image" height="auto" src="https://img2.daumcdn.net/thumb/R658x0.q70/?fname=https://t1.daumcdn.net/news/202504/22/ZDNetKorea/20250422162004003hcep.jpg" width="658">
 <figcaption class="txt_caption default_figure">

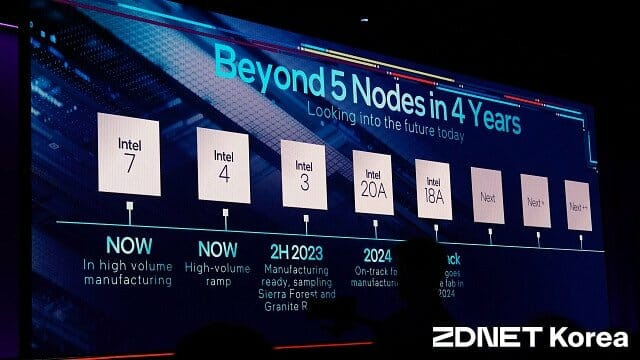

 인텔이 추진중인 미세공정 로드맵. (사진=지디넷코리아)
 </figcaption>
 </figure>
 인텔 18A는 2021년 팻 겔싱어 전 CEO 취임 이후 내세운 '4년 동안 5개 공정 실현'(5N4Y) 로드맵의 가장 마지막에 있는 공정이다. 차세대 트랜지스터 구조 '리본펫'(RibbonFET), 반도체 후면 전력 전달 기술(BSPDN) '파워비아'(PowerVia)를 모두 투입한다.
 <figure class="figure_frm origin_fig" contents-hash="5fecc10ac2adb7a2e1653edb07f36c7194ec4ab5d0f8589dc8fd811045b721a9" dmcf-pid="4ZoKbU41gV" dmcf-ptype="figure">
 <img alt="인텔 18A 공정에서 생산한 클리어워터 포레스트 시제품. (사진=인텔)" class="thumb_g_article" data-org-src="https://t1.daumcdn.net/news/202504/22/ZDNetKorea/20250422162005552kxdi.jpg" data-org-width="640" dmcf-mid="ynb68KRuAw" dmcf-mtype="image" height="auto" src="https://img3.daumcdn.net/thumb/R658x0.q70/?fname=https://t1.daumcdn.net/news/202504/22/ZDNetKorea/20250422162005552kxdi.jpg" width="658">
 <figcaption class="txt_caption default_figure">

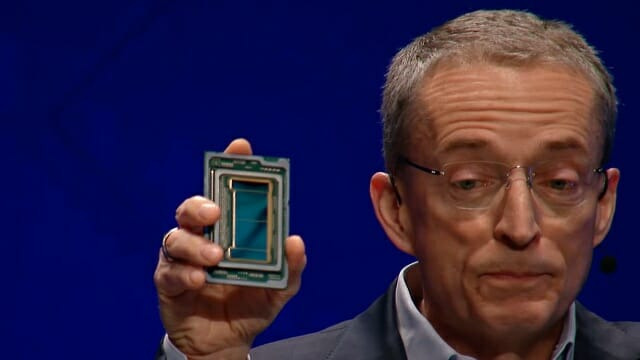

 인텔 18A 공정에서 생산한 클리어워터 포레스트 시제품. (사진=인텔)
 </figcaption>
 </figure>
 내년 생산될 PC용 프로세서 '팬서레이크'(Panther Lake), 서버용 프로세서 '클리어워터 포레스트' 모두 인텔 18A에서 생산된다. 이미 지난 해에는 공정에서 생산한 칩 시제품이 윈도 운영체제 부팅에 성공했다.
 6월 VLSI 행사서 인텔 18A 공정 논문 공개 예정
 인텔은 오는 6월 진행될 반도체 업계 학술행사인 'IEEE VLSI(초고밀도 집적회로)' 심포지엄에서 인텔 18A 공정의 향상 수준을 공개할 예정이다.
 최근 공개된 VLSI 심포지엄의 논문 초록에 따르면, 인텔 18A 공정은 극자외선(EUV)을 활용한 두 번째 인텔 공정인 '인텔 3'(Intel 3) 대비 밀도와 성능, 전력 소모 등에서 상당한 개선을 거뒀다.
 <figure class="figure_frm origin_fig" contents-hash="c35c620d224eb6b8b88b21eb017722b77cd6c134ad6b0e1c8051c7b215d8b68b" dmcf-pid="x5g9Ku8tkB" dmcf-ptype="figure">
 <img alt="인텔이 제출한 논문에 포함된 인텔 3/인텔 18A 공정 성능과 면적 비교도. (자료=인텔)" class="thumb_g_article" data-org-src="https://t1.daumcdn.net/news/202504/22/ZDNetKorea/20250422162006897ecal.jpg" data-org-width="640" dmcf-mid="W0IWyCZwAD" dmcf-mtype="image" height="auto" src="https://img3.daumcdn.net/thumb/R658x0.q70/?fname=https://t1.daumcdn.net/news/202504/22/ZDNetKorea/20250422162006897ecal.jpg" width="658">
 <figcaption class="txt_caption default_figure">

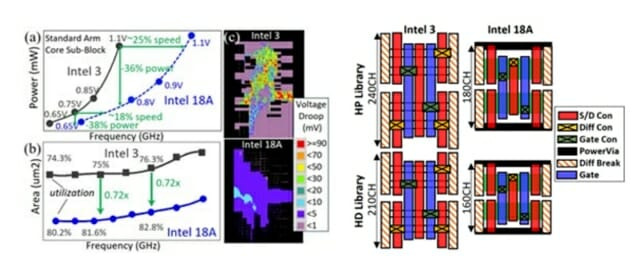

 인텔이 제출한 논문에 포함된 인텔 3/인텔 18A 공정 성능과 면적 비교도. (자료=인텔)
 </figcaption>
 </figure>
 인텔이 제출한 논문에 따르면 표준 Arm IP 기반 코어를 기준으로 시험한 결과 1.1V 전압에서 인텔 3 생산 제품 대비 25% 더 빠른 속도와 36%의 전력 소비 감소를 보였다.
 인텔 18A 기반 타사 반도체 논문도 공개 예정
 지난 3월 취임한 립부 탄 인텔 CEO는 지난 달 말 '인텔 비전' 행사에서 "인텔 18A 공정 안착을 위해 팬서레이크, 클리어워터 포레스트 등 자체 제품 이외에 두세 개의 매우 중요한 고객이 필요하다"고 밝힌 바 있다.
 <figure class="figure_frm origin_fig" contents-hash="b486f780bbf5f4f3b3df11168431e6584e9f278dfd4cd01837edda23a9b35d47" dmcf-pid="GgpCIDTNgu" dmcf-ptype="figure">
 <img alt="31일(현지시간) 인텔 비전 2025 1일차 기조연설을 진행하는 립부 탄 인텔 CEO. (사진=인텔)" class="thumb_g_article" data-org-src="https://t1.daumcdn.net/news/202504/22/ZDNetKorea/20250422162007181aarc.jpg" data-org-width="640" dmcf-mid="YzCYWh5rgE" dmcf-mtype="image" height="auto" src="https://img3.daumcdn.net/thumb/R658x0.q70/?fname=https://t1.daumcdn.net/news/202504/22/ZDNetKorea/20250422162007181aarc.jpg" width="658">
 <figcaption class="txt_caption default_figure">
 31일(현지시간) 인텔 비전 2025 1일차 기조연설을 진행하는 립부 탄 인텔 CEO. (사진=인텔)
 </figcaption>
 </figure>
 인텔은 VLSI 심포지엄에서 알파웨이브 세미, 애플, 엔비디아 관계자와 함께 인텔 18A 양산 공정에서 반도체 후면 전력 전달 기술 '파워비아'를 결합해 생산된 PAM(진폭변조)-4 전송 반도체 관련 논문도 공개 예정이다.
 <figure class="figure_frm origin_fig" contents-hash="980d3fd44b5fc9a526db4c527677a1a46ef5c95b26a0d120f45a2163b03b6d7b" dmcf-pid="XNulhrWANp" dmcf-ptype="figure">
 <img alt="인텔은 ”팬서레이크에 리본펫과 파워비아가 처음 적용될 것”이라고 밝혔다. (사진=인텔)" class="thumb_g_article" data-org-src="https://t1.daumcdn.net/news/202504/22/ZDNetKorea/20250422162008534nduh.jpg" data-org-width="640" dmcf-mid="GHjfVqQ0ok" dmcf-mtype="image" height="auto" src="https://img2.daumcdn.net/thumb/R658x0.q70/?fname=https://t1.daumcdn.net/news/202504/22/ZDNetKorea/20250422162008534nduh.jpg" width="658">
 <figcaption class="txt_caption default_figure">
 인텔은 ”팬서레이크에 리본펫과 파워비아가 처음 적용될 것”이라고 밝혔다. (사진=인텔)
 </figcaption>
 </figure>
 인텔 18A 공정 안착 여부는 인텔의 향후 전략에도 큰 영향을 미칠 것으로 보인다. 인텔은 이달 말 열리는 행사 '인텔 파운드리 다이렉트 커넥트'에서도 향후 파운드리 전략과 진척 상황, 로드맵 등을 공개 예정이다.
 권봉석 기자(bskwon@zdnet.co.kr)
